Progettazione ottimizzata della lamiera con le Macro per Computes CAD ZW3D
Nel settore della carpenteria metallica, la precisione e l’efficienza sono elementi fondamentali per mantenere un vantaggio competitivo. In particolare, la progettazione della lamiera richiede strumenti specifici in grado di ridurre gli errori, ottimizzare le lavorazioni e velocizzare il passaggio dalla progettazione alla produzione.
Grazie alle Macro sviluppate da Computes Group, Computes CAD ZW3D diventa una soluzione ancora più performante per la progettazione di componenti in lamiera. Queste macro permettono di eseguire con pochi clic operazioni che altrimenti richiederebbero tempo e un’elevata manualità.
In questo articolo analizzeremo alcune delle funzionalità più innovative, che consentono di automatizzare e ottimizzare il flusso di lavoro.
Ecco le macro presentate nell'articolo
Macro per rendere la lamiera sviluppabile:
- Scarichi piega
- Scarichi foro
- Scarichi vertice e apri spigoli
Macro per creare gli incastri perfetti e la vista di sviluppo:
- Incastri lamiera
- Marca piega fast e sviluppo multiplo fast
Macro scarichi piega: creazione automatica degli scarichi
Problema
Durante la progettazione di componenti in lamiera, è essenziale prevedere gli scarichi di piega, fondamentali per evitare deformazioni e garantire uno sviluppo corretto del pezzo.
Soluzione
La Macro scarichi piega consente di generare automaticamente gli scarichi necessari, migliorando la precisione e riducendo il rischio di errori manuali.

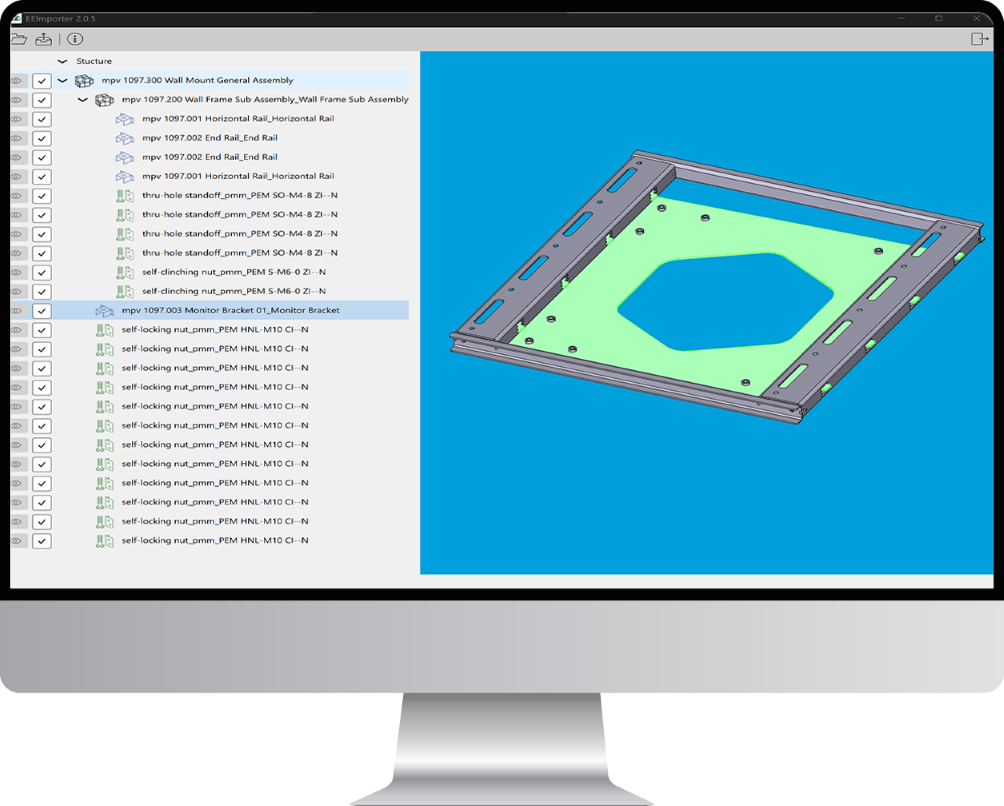

Nel video, aprendo un assieme in formato STEP, si nota immediatamente che alcuni componenti presentano delle criticità, in quanto privi degli scarichi necessari per essere sviluppati correttamente. Un esempio evidente è il particolare evidenziato in verde.
A partire da uno spigolo vivo, la macro genera automaticamente gli scarichi laterali, essenziali per creare lo spazio necessario ai raggi di piega. Questo strumento è particolarmente utile per la gestione delle pieghe parziali.
Come funziona?
- Seleziona la faccia da scaricare e lo spigolo interno su cui creare lo scarico.
- Indica le dimensioni dello scarico.
- Con un clic, la macro genera automaticamente lo spazio necessario per i raggi di piega.
Vantaggi
✔ Eliminazione degli errori manuali.
✔ Maggiore velocità nell’operazione.
✔ Perfetta compatibilità con le fasi successive di sviluppo e produzione.
Macro scarichi foro: prevenzione delle deformazioni nei fori
Problema
I fori situati in prossimità delle zone di piega rischiano di deformarsi durante il processo di piegatura, compromettendo la qualità del pezzo.
Soluzione
La Macro scarichi foro automatizza la creazione di fessure compensative, evitando deformazioni e migliorando la resa finale del componente.
Dopo aver creato gli scarichi con la Macro scarichi piega, è possibile procedere con l'aggiunta dei raggi di piega. Tuttavia, si nota che alcuni fori si trovano molto vicino alla zona di piegatura, il che potrebbe causarne la deformazione durante il processo.
Per evitare questo problema, entra in gioco la Macro scarichi foro, che consente all’operatore di selezionare il bordo del foro e i fori da scaricare. La macro genera automaticamente delle piccole fessure, riducendo il rischio di deformazione e garantendo un risultato ottimale.
Come funziona?
- Seleziona la faccia di sviluppo e il foro da scaricare.
- Possibilità di abilitare la marcatura delle pieghe per gestire solidi importati.
- Scegli lo spigolo destro o sinistro del raggio di piega.
- La macro genera automaticamente una fessura rettangolare con larghezza pari al diametro del foro e altezza personalizzabile.
Vantaggi
✔ Evita deformazioni indesiderate nei fori vicini alle pieghe.
✔ Maggiore qualità del pezzo finale.
✔ Integrazione con il calcolo del fattore K per una gestione precisa delle pieghe.
Macro scarico vertice e macro apri spigoli
Problema
I componenti chiusi, come gli scatolati senza scarichi di angolo, richiedono operazioni manuali per essere trasformati in elementi sviluppabili in lamiera.
Soluzione
Le Macro scarico vertice e apri spigoli permettono di aprire rapidamente un solido chiuso, rendendolo pronto per lo sviluppo.
Esaminiamo ora un altro componente che, a differenza dei precedenti, non presenta né scarichi di piega né scarichi d’angolo, risultando così uno scatolato chiuso senza raggi di piega.
Per adattarlo rapidamente alla lavorazione in lamiera, posso procedere in pochi passaggi:
- Macro scarico vertice – Seleziono i quattro punti in cui creare gli scarichi sugli angoli.
- Macro apri spigoli – Seleziono gli spigoli da fessurare per ottenere un'apertura corretta.
Una volta completata questa operazione, posso aggiungere i raggi di piega necessari, trasformando il solido in un componente in lamiera pronto per lo sviluppo.
Come funziona Scarico vertice?
Questa funzione consente di creare automaticamente uno scarico su un vertice selezionato, ripetendo l’operazione in sequenza per ottimizzare il processo.
L’utente deve semplicemente specificare le dimensioni del lato dello scarico e selezionare il punto in cui applicarlo. Inoltre, è possibile attivare l'opzione di allineamento del piano per garantire che lo scarico risulti perpendicolare ad almeno una faccia del solido, anche quando quest'ultimo è ruotato rispetto agli assi assoluti. L'allineamento si adatta in base agli angoli di orientamento delle superfici coinvolte.
Come funziona Apri spigoli?
Questa funzione permette di creare un’apertura lungo uno spigolo, dividendo così il solido iniziale in due parti distinte.
Per eseguire l'operazione, l’utente deve indicare lo spessore del solido e selezionare lo spigolo esterno da aprire. Se viene scelto lo spigolo interno, l’apertura risulterà più ampia, mentre selezionando lo spigolo esterno, la separazione avrà una dimensione pari allo spessore della lamiera.
Vantaggi
✔ Trasformazione rapida di solidi chiusi in pezzi di lamiera sviluppabili.
✔ Eliminazione di operazioni manuali complesse.
✔ Maggiore precisione nelle fasi di piega e taglio.
Macro incastri lamiera
Problema
L’assemblaggio di più componenti in lamiera richiede precisione e stabilità, soprattutto quando si utilizzano incastri per semplificare il montaggio.
Soluzione
La Macro Incastri Lamiera permette di creare automaticamente dentini di fissaggio tra i vari componenti dell’assieme.
Ora è possibile creare automaticamente dentini di incastro tra più componenti dell’assieme, semplificando l’assemblaggio.
Basta definire le dimensioni dei dentini e selezionare le parti in cui applicarli: la macro li genererà simultaneamente su entrambe le superfici, garantendo un perfetto allineamento.
Questa funzione consente di realizzare incastri precisi tra due solidi, riducendo il tempo necessario per la lavorazione e migliorando la stabilità dell’assemblaggio.
Come funziona?
- Definisci le dimensioni dei dentini.
- Seleziona le parti dell’assieme in cui inserirli.
- La macro genera automaticamente gli incastri nelle posizioni indicate.
Vantaggi
✔ Maggiore precisione negli incastri tra componenti.
✔ Assemblaggi più rapidi e stabili.
Macro marca piega fast e Macro sviluppo multiplo fast
Problema
Uno degli step fondamentali nella lavorazione della lamiera è la messa in tavola e la creazione delle viste di sviluppo, indispensabili per il taglio laser o la punzonatura. Tuttavia, la gestione manuale di questi processi può risultare lunga e soggetta a errori, con il rischio di imprecisioni nelle fasi di produzione.
Soluzione
Le macro Marca Piega Fast e Sviluppo Multiplo Fast automatizzano l'intero processo, permettendo di creare le viste di sviluppo con pochi clic e garantendo una preparazione più rapida e accurata dei file di taglio.
Una volta completata la sistemazione dell’assieme, posso passare alla fase di messa in tavola per generare le viste di sviluppo di tutti i componenti in lamiera.
Per farlo, è sufficiente selezionare la faccia stazionaria di ogni componente: una volta effettuata la selezione in un unico passaggio, Computes CAD ZW3D creerà automaticamente la vista di sviluppo per ciascun elemento.
Infine, l'ultimo step consiste nel salvare il file DXF, rendendolo pronto per il taglio laser o la punzonatura, ottimizzando così il processo di produzione.
Come funziona?
- Lanciare Marca Piega Fast e selezionare ogni componente di lamiera e la sua faccia stazionaria.
- E' possibile gestire sia piastrame che lamiere piegate.
- Lanciare Sviluppo Multiplo Fast che genera automaticamente la vista di sviluppo per ciascun pezzo e salvare il file DXF, pronto per essere inviato alla macchina da taglio.
Vantaggi
✔ Elaborare un file contenente più solidi o componenti, compresi file STEP o provenienti da altri software CAD, e di gestire automaticamente il loro sviluppo in lamiera.
✔ Ridurre drasticamente i tempi di preparazione delle viste di sviluppo, migliorando l'efficienza del processo di produzione.
✔ Automazione completa, eliminando la gestione manuale delle viste di sviluppo.
✔ Generazione immediata dei file DXF in un unico passaggio, ottimizzando il processo produttivo.
Conclusioni
Le macro sviluppate da Computes Group per Computes CAD ZW3D rappresentano un salto di qualità per la progettazione CAD 3D della lamiera, permettendo di automatizzare operazioni ripetitive e ridurre i margini di errore. Grazie a queste soluzioni avanzate, è possibile ottenere maggiore efficienza, precisione e velocità, migliorando l’intero flusso di lavoro dalla progettazione alla produzione.
Se vuoi scoprire come queste funzionalità possono ottimizzare i tuoi processi, contatta Computes Group per una consulenza personalizzata.
